制砂设备的种类之可逆反击式破碎机及锤式破碎

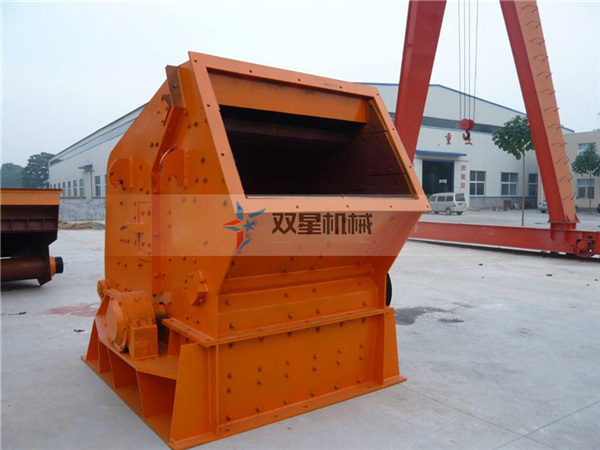

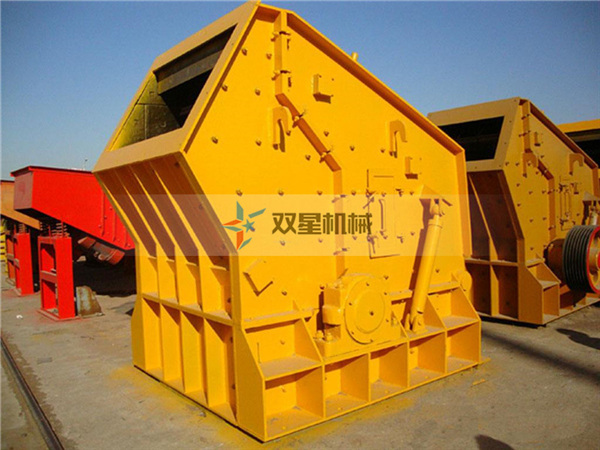

可逆反击式破碎机由机架、转子、反击架等零部件组成，其原理是高速旋转的板锤打击进入破碎区域的物料。物料受到板锤的高速冲击而破碎，破碎的物料又以高速冲向上反击区再次破碎。这样经过多次冲击后，形成的粒度小于板锤和反击板之间隙时，就从机架底部排出。其特点是可正反转。当一个方向旋转一定时间，板锤磨损后，转子可换向旋转，使之板锤的利用率提高。另外，机架是可以由液压开启的，这样，减少了操作工人的劳动强度，而且装拆易损件也较容易，进料也较大。它可破碎物料的抗压强度达250MPa,其表面水分在15%的物料也能破碎。相对而言，不易堵料，在破碎砂岩时，小于4.75mm的物料达40%。我公司开发的PFK系列可逆反击破碎机在制砂行业中还是受到一定的欢迎和好评。

可逆锤式破碎机：它是由机架、转子、反击架、调整部分、电机等零部件组成。其工作原理是电动机通过皮带带动转子旋转，使转子上的锤头作高速旋转，打击进入破碎区的物料，物料遇到锤头的高速冲击而破碎，而破碎的物料又以高速冲向上反击区再次被破碎。这样，物料经多次冲击形成了粒度小于锤头与反击板之间间隙，就从机体下排出。其特点是无篦条，可逆转。在某一方向运行一段时间后，锤头一侧工作面磨损后，可使转子反向旋转，使锤头另一面工作。由于锤头相对而言较小，因此，仅可破碎抗压强度在200MPa以下的物料，水分不能大于15%。目前我公司的PCKW可逆锤破已成系列，优秀大型号为PCKW1618,对于破碎石灰石来说$4.75mm占50%。其细度模数在3.2左右。
