锤式破碎机设备技术参数及结构简述
时间：2019-10-12 09:16:20 作者：皓星制砂机 浏览次数：207
锤式破碎机适用于在水泥、化工、电力、冶金等工业部门破碎中等硬度的物料，如石灰石、炉渣、焦碳、煤等物料的中碎和细碎作业。锤式破碎机箱体、转子、锤头、反击衬板、筛板等组成。
一、锤式破碎机用途：
本机适用于破碎各种脆性材料的矿物，被迫岁物料为煤、盐、石骨、明矾、砖、瓦、石灰石等，其物料的抗压强度不超过1500公斤力/cm2，湿度不大于15% 。
本机适用于破碎各种脆性材料的矿物，被迫岁物料为煤、盐、石骨、明矾、砖、瓦、石灰石等，其物料的抗压强度不超过1500公斤力/cm2，湿度不大于15% 。
二、主要技术参数
型号 PC530×300 PC600×400 PC800×600 PC1000×800 PC1300×1200 PC1600×1600
转子直径mm Φ530 Φ600 Φ800 Φ1000 Φ1300 Φ1600
转子工作长度mm 300 400 600 800 1200 1600
转子转速转/分 1000 1000 1000 960 740 585
优秀大进料尺寸mm 80 100 200 280 250 350
出料尺寸mm <10 <10 <12 <18 <19 <20
产量T/h 8-12 10-25 20-40 25-60 200 350
电机功率kw 15 18.5 55 115 240 480
三、锤式破碎机结构简述

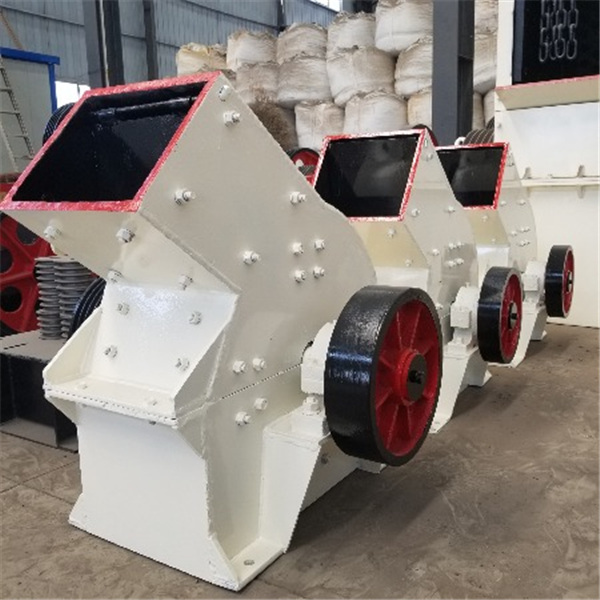

本机主要由机架、转子、筛条、锤子等零部件组合而成。物料由转子旋转时所产生的锤头对着破碎板的撞击作用而被破碎。机架分为上盖和下座两部分，内壁装有防护衬板以防止机架内部磨损，转子是由转子轴、圆盘、锤轴、锤子等零件组成。转子轴上装有三角盘和圆盘，盘与盘之间以轴套隔开，盘上装有锤轴，锤子悬挂在锤轴上，当转子轴旋转时锤子即随着回转。
筛条系装置在下座内壁两侧的筛条架的槽内，筛条架下面呈弧形状，备作调整筛条与锤子间的间隙之用。
