洗砂机使用说明书详细介绍

一、机器用途

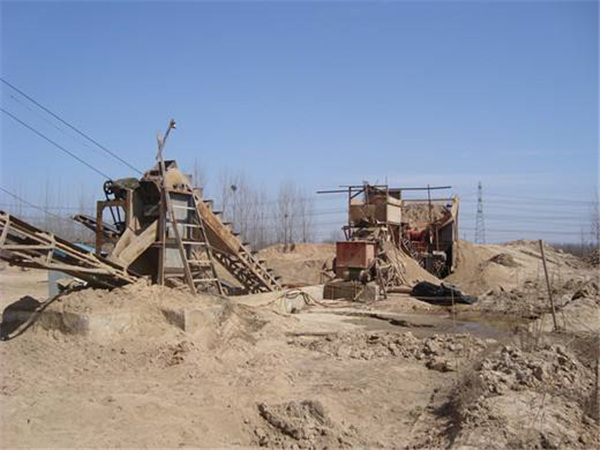

本机用于建筑工地、砂石厂、预制厂及水电工地大量用砂石的脱泥作业，也可用于矿石分选作业。
二、 性能特点
本机能处理0-30mm以内的物料，可以把物料上的泥土、灰粉，分洗成清洁的物料。本机结构简单，维修容易，洗选效率高等优点。
三、 工作原理
机器转子采用中心结构，螺旋叶片安装在中心轴上，由减速器连接到中心轴上进行工作。借助固体颗粒的比重不同，因而在液体中沉降的速度不同的原理，进行机械分级的一种设备。
四、 洗石机技术参数
规 格 型 号   XS-0745   XS-1050   XS-1254   XS-1554
螺旋直径（mm）   750   1000   1200   1500
长度（mm）   4500   5000   5400   5400
螺旋转速（r/min）   18   18   16   16
产量（t/h）   5-20   10-30   30-50   50-80
配套功率（kw）   7.5   11   15   22
外型尺寸   长（m）   5-7   5-7   5-7   5-7.5
宽（m）   0.8   1.25   1.44   1.85
高（m）   1.5   2.2   2.4   2.8

五、 机器结构
槽体、减速机、电机、中心轴、螺旋叶片、支架组成。支架焊接在中心轴上，螺旋叶片安装以后用螺栓压紧，使叶片不下垂不变形。
六、 洗选作业
给料必须由给料机均匀给料，可用输送机给料，严禁时断时续，忽大忽小。
七、 机器安装、调试和试运转
1、 机器运到后，使用单位应立即检查各零部件是否齐全，有无损坏。确定机器完整无损后，方可进行安装。
2、 使用单位应按照现场具体情况，设计基础施工图，将机器稳固的安装在结实的混凝土基础上。
3、 安装时必须将机器按安装图的要求保证倾斜角度安装。
4、 电动机安装在导轨上，以便调整皮带的松紧度，皮带轮与电机皮带轮在安装时应保证平行。
5、 按上述要求调整好后，将转子盘转动几转，以检查有无卡住、碰撞现象。
八、 空负荷试运转
1、 电机启动后，机器运转应平稳，无不正常的振动。
2、 轴承温升不超过35℃。
3、 空运转时间2-4小时,试机后，检查各处连接有无松动，并调整紧固。
九、 负荷运转试验
1、 在空负荷试运转良好的基础上，方能进行负荷运转试验。
2、 机器运转应平稳，无不正常的振动。
3、 轴承温升不超过40℃。
4、 各密封处不得有粉尘进入。
5、 测定电机的实际功率，不得有不正常的波动。
6、 负荷运转试验需连续5-6个小时，当运转确认正常无误后，才能正式投产使用。
十、 机器的操作
1、 开机前，必须对各润滑点检查，是否有足够的润滑脂，连接螺栓必须紧固，各螺旋叶片必须紧固。
2、 启动电机后，一定要等运转正常后，才能开始逐渐加料。
3、 停止运转前必须先停止加料，待箱槽内所要物料排尽后，才能停止单机。
4、 应经常检查螺旋的磨损情况及时更换，以免因螺旋损坏而造成不必要的损失。
十一、安全规则
1、 机器在启动前先用手旋转转子，检查机器各部有无异常现象。
2、 使用单位应根据现场具体情况，在三角皮带上安装防护设备后，才能运转。
3、 运转时不可进行修理及清理工作，严禁开机检修。
4、 不得加入超过规定尺寸之料石。
5、 机器应按固定方向旋转，不得反向旋转。
6、 在机器运转时，如发现有不正常的振动或响声时，应立即停止加料，待箱内物料排尽后，立即停止电机，停机检查，排除故障后，才能继续运转。遇紧急情况先停止电机，在开机前必须清除腔内物料，空载启动。
7、 工作场地不能堆放杂物，并必须有足够的光线的照明设备。
